پاورماژول چیست؟ همه چیز در مورد پاورماژول

پاورماژول یا ماژول توان (Power Module) یک عنصر الکترونیکی است که برای تأمین توان الکتریکی به سیستم‌ها و دستگاه‌های الکترونیکی استفاده می‌شود. این عنصر به صورت یکپارچه و با ترکیب اجزای مختلف از قبیل ترانزیستورها، دیودها، مقاومت‌ها و خازن‌ها طراحی می‌شوند تا قابلیت تحمل توان بالا و کارایی بهینه را در ارائه توان فراهم کنند.معمولاً پاور ماژول‌ها برای کاربردهایی که نیاز به توان بالا و کارایی برقراری سیستم‌های الکترونیکی دارند، استفاده می‌شوند. این کاربردها شامل سیستم‌های توان، تجهیزات صنعتی، رایانه‌های سرور، سیستم‌های انرژی خورشیدی، سیستم‌های مخابراتی و سیستم‌های حمل و نقل الکترونیکی می‌شوند. در این مقاله از دواپس ایران قصد داریم به معرفی و بررسی ابعاد مختلف ماژول توان و انواع مختلف آن بپردازیم.

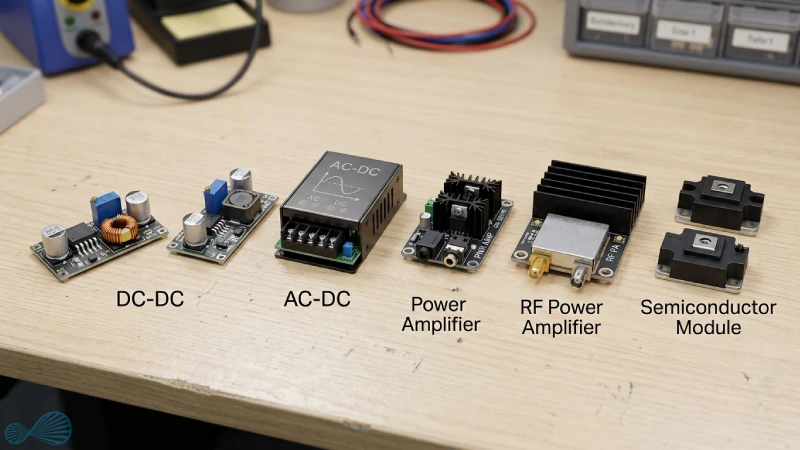

انواع پاور ماژول

پاور ماژول‌ها در انواع مختلفی طراحی و ساخته می‌شوند، که هر کدام برای نیازهای خاصی در کاربردهای مختلف مناسب هستند. در زیر به برخی از انواع معمول پاور ماژول‌ها اشاره می‌کنیم.

• ماژول‌های DC-DC (Direct Current to Direct Current): این نوع پاور ماژول‌ها برای تبدیل توان الکتریکی از یک ولتاژ DC به ولتاژ DC دیگر استفاده می‌شوند. به عنوان مثال، ماژول‌های Buck و Boost برای کاهش و افزایش ولتاژ مورد استفاده قرار می‌گیرند.
• ماژول‌های AC-DC (Alternating Current to Direct Current): این نوع پاور ماژول‌ها برای تبدیل توان الکتریکی از ولتاژ متناوب AC به ولتاژ مستقیم DC استفاده می‌شوند. این ماژول‌ها معمولاً در منابع تغذیه و آداپتورهای برق نیز مورد استفاده قرار می‌گیرند.
• ماژول‌های تقویت‌کننده توان (Power Amplifier Module): این نوع پاور ماژول‌ها برای تقویت توان سیگنال‌های الکترونیکی استفاده می‌شوند. آنها معمولاً در سیستم‌های صوتی، سیستم‌های ارتباطی و سیستم‌های راداری مورد استفاده قرار می‌گیرند.
• ماژول‌های تقویت‌کننده توان RF (Radio Frequency Power Amplifier Module): این نوع پاور ماژول‌ها برای تقویت توان سیگنال‌های رادیویی با فرکانس بالا استفاده می‌شوند. آنها برای ارتباطات بی‌سیم، سیستم‌های راداری و سیستم‌های مخابراتی استفاده می‌شوند.
• ماژول‌های نیمه‌هادی (Semiconductor Module): این نوع پاور ماژول‌ها شامل ترانزیستورها، دیودها و مقاومت‌های نیمه‌هادی است که برای کاربردهای مختلف از قبیل تغذیه الکترونیکی، درایور موتور و کنترل قدرت استفاده می‌شوند.

این تنها چند نمونه از انواع پاور ماژول‌ها هستند و در عمل می‌توان بسیاری از نوع و اندازه‌های مختلف پاورماژول را براساس نیازهای خاص سیستم و برنامه‌های الکترونیکی مورد استفاده قرار داد.

ویژگی های پاور ماژول

پاورماژول‌ها دارای ویژگی‌های مختلفی هستند که در طراحی و عملکرد آنها نقش مهمی ایفا می‌کنند. در زیر، به برخی از ویژگی‌های مهم ماژون توان اشاره می‌کنیم.

1. توان خروجی: این ویژگی نشان می‌دهد که پاورماژول به چه میزان توان الکتریکی را توانایی تأمین می‌کند. توان خروجی ممکن است براساس ولتاژ و جریان خروجی یا ترکیبی از آنها مشخص شود.
2. ولتاژ ورودی و ولتاژ خروجی: این ویژگی‌ نشان می‌دهد که پاور ماژول از چه محدوده ولتاژی به عنوان ورودی تغذیه می‌شود و چه محدوده ولتاژی را به عنوان خروجی تأمین می‌کند.
3. جریان ورودی و جریان خروجی: این ویژگی‌ نشان می‌دهد که ماژول توان در چه محدوده جریانی به عنوان ورودی عمل می‌کند و چه محدوده جریانی را به عنوان خروجی تأمین می‌کند.
4. کارایی: کارایی پاور ماژول نشان می‌دهد که چه میزان توان الکتریکی ورودی توسط پاورماژول به توان الکتریکی خروجی تبدیل می‌شود. کارایی بالا برای کاهش ضایعات توان و افزایش کارایی سیستم مورد نیاز است.
5. حفاظت و ایمنی: پاورماژول‌ها معمولاً دارای مدارهای حفاظتی مانند حفاظت در برابر جریان بالا، دما بالا و ولتاژ اضافی هستند. این موضوع در تجهیزات متصل به زیرساخت‌های شبکه اهمیت بیشتری پیدا می‌کند و در کنار مشاوره امنیت شبکه می‌تواند به کاهش ریسک‌های ناشی از اختلالات و مشکلات زیرساختی کمک کند. این مدارها برای حفاظت از پاورماژول و سایر قسمت‌های سیستم در برابر خطرات مختلف مورد استفاده قرار می‌گیرند.
6. ابعاد و نوع بسته‌بندی: ابعاد و نوع بسته‌بندی ماژول توان نشان می‌دهد که چقدر فضا را اشغال می‌کند و به چه شکلی برای اتصال به سایر قسمت‌های سیستم یا بردهای الکترونیکی مناسب است.
7. دمای عملکرد: این ویژگی نشان می‌دهد که پاور ماژول در چه محدوده دمایی قابل استفاده است و تحمل چه مقداری از گرما و سرما را دارد.
8. نوع کنترل: بعضی از ماژول توان‌ها دارای قابلیت کنترل و تنظیم ولتاژ و جریان خروجی هستند. نوع کنترل می‌تواند آنالوگ (مانند ولتاژ ورودی) یا دیجیتال (مانند سیگنال‌های دیجیتال) باشد.
9. سازگاری الکترومغناطیسی: این ویژگی نشان می‌دهد که ماژول توان‌ به چه اندازه مقاوم در برابر اشکال الکترومغناطیسی و تداخلات الکترومغناطیسی است. این مسئله مهم است زیرا تداخلات الکترومغناطیسی می‌توانند عملکرد سیستم را تحت تأثیر قرار دهند.
10. عمر مفید: عمر مفید ماژول توان نشان می‌دهد که چه مدت زمانی ماژول توان به طور قابل قبول عمل کند و همچنین چه مدت زمانی می‌تواند به طور پایدار توان خروجی مورد نیاز را تأمین کند.

این تنها چند مورد از ویژگی‌های پاورماژول‌ها هستند. بسته به نوع و کاربرد مورد نظر، ویژگی‌های دیگری نیز می‌تواند اهیمت داشته باشد. در هر صورت، برای انتخاب صحیح ماژول توان، نیازمند بررسی دقیق نیازهای سیستم و مشخصات فنی مربوطه هستید.

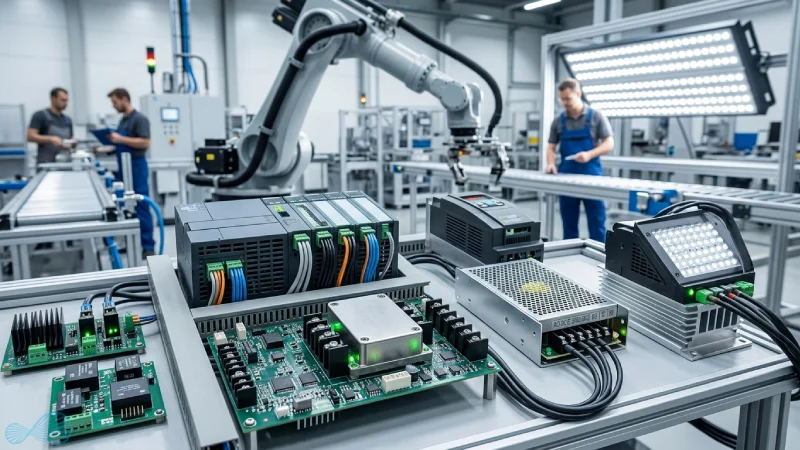

کاربرد پاور ماژول در صنایع مختلف

به نقل از سایت IBM پاورماژول‌ها در صنایع مختلف و برای کاربردهای متنوع استفاده می‌شوند. در زیر، به برخی از کاربردهای رایج ماژول توان‌ها اشاره می‌کنیم.

1. الکترونیک صنعتی

ماژول توان‌ها در این صنعت برای تأمین تغذیه الکتریکی بردها، مدارها و سیستم‌های مختلف استفاده می‌شوند. آنها می‌توانند در دستگاه‌های اتوماسیون صنعتی، راه‌اندازهای موتور، سیستم‌های روشنایی و سیستم‌های کنترل صنعتی مورد استفاده قرار گیرند.

2. لوازم و تجهیزات الکترونیکی مصرفی

در این صنعت، ماژول توان‌ها برای تأمین تغذیه برای دستگاه‌های مختلف مانند تلویزیون‌ها، رادیوها، رایانه‌ها، دستگاه‌های صوتی و وسایل خانگی دیگر استفاده می‌شوند.

3. سیستم های انرژی تجدیدپذیر

ماژول توان‌ها در سیستم‌های انرژی تجدیدپذیر مانند پنل‌های خورشیدی، توربین‌های بادی و سیستم‌های ذخیره انرژی مورد استفاده قرار می‌گیرند. آنها توانایی تبدیل و تأمین توان الکتریکی از منابع تجدیدپذیر را دارند.

4. صنعت خودروسازی

در صنعت خودروسازی، ماژول توان‌ها برای تأمین تغذیه سیستم‌های روشنایی، سیستم‌های صوتی، سیستم‌های ناوبری، سیستم‌های تهویه و سیستم‌های موتور استفاده می‌شوند.

5. سیستم های ارتباطات بی‌سیم

پاورماژول‌ها در سیستم‌های ارتباطات بی‌سیم مانند شبکه‌های تلفن همراه، شبکه‌های اینترنت اشیا (IoT) و سیستم‌های رادیویی استفاده می‌شوند و در طراحی شبکه نیز باید تأمین توان تجهیزات و پایداری آن‌ها مورد توجه قرار گیرد. آنها برای تقویت و انتقال سیگنال‌های الکترونیکی استفاده می‌شوند.

6. تجهیزات و دستگاه های پزشکی

در حوزه پزشکی، ماژول توان‌ها برای تأمین تغذیه برای دستگاه‌های پزشکی مانند دستگاه‌های سکونت، دستگاه‌های تصویربرداری، تجهیزات لیزر و سیستم‌های مانیتورینگ بیمار استفاده می‌شوند.

7. صنایع فضایی و ماهواره‌ای

ماژول توان‌ها در سیستم‌ها و دستگهای فضایی نیز استفاده می‌شوند. آنها باید توانایی کار در شرایط سخت فضا را داشته باشند و برای تأمین تغذیه سیستم‌های ماهواره، سیستم‌های موشکی و سایر دستگاه‌های فضایی استفاده می‌شوند.

این فقط برخی از کاربردهای رایج پاورماژول‌ها هستند و در واقع از آنها در صنایع و برنامه‌های مختلف استفاده می‌شود. انواع ماژول توان‌ها شامل منابع تغذیه سوئیچینگ (Switching Power Supplies)، تبدیل‌کننده‌های DC به DC (DC-DC Converters)، تبدیل‌کننده‌های DC به AC (DC-AC Converters) و تقویت‌کننده‌های توان (Power Amplifiers) می‌شوند.

با توجه به نقش تجهیزات الکترونیکی و زیرساخت‌های پردازشی در اجرای سرویس‌های مختلف، تأمین توان پایدار برای این تجهیزات اهمیت زیادی دارد و در کنار آن، خدمات دواپس می‌تواند به مدیریت، استقرار و پایش بهتر سرویس‌های نرم‌افزاری و زیرساختی کمک کند.

اجزای پاور ماژول

پاورماژول‌ها عموماً از ترکیب بخش‌های مختلف تشکیل شده‌اند. در زیر، به برخی از اجزای مهم ماژون توان‌ها اشاره می‌کنیم.

اجزا	کاربرد
تراشه تنظیم و کنترل	این تراشه‌ها مسئول کنترل عملکرد پاورماژول هستند. آن‌ها وظایفی مانند محافظت از ولتاژ و جریان، تنظیم خروجی، کنترل سوئیچینگ و مدیریت حرارت را بر عهده دارند.
تراشه سوئیچینگ	این تراشه‌ها مسئول سوئیچینگ و تنظیم ولتاژ و جریان ورودی هستند. آن‌ها در تبدیل و تنظیم توان الکتریکی نقش مهمی ایفا می‌کنند.
مدار تنظیم ولتاژ/جریان	این مدارها برای کنترل و تنظیم ولتاژ و جریان خروجی استفاده می‌شوند. آن‌ها ممکن است شامل المان‌هایی مانند مقاومت‌ها، خازن‌ها، اینداکتورها و دیودها باشند.
ترانسفورماتور	برای تغییر ولتاژ ورودی به ولتاژ خروجی مورد نیاز استفاده می‌شوند. آن‌ها وظیفه تأمین ولتاژ مناسب برای سایر اجزای پاورماژول را دارند.
خازن‌ها	خازن‌ها برای ذخیره انرژی الکتریکی و تأمین جریان نوسانی مورد نیاز استفاده می‌شوند. آن‌ها به‌عنوان منابع تغذیه موقت و پشتیبان استفاده می‌شوند.
دیودها	جهت جریان ورودی و خروجی استفاده می‌شوند. آن‌ها منجر به تنظیم جریان و جلوگیری از برگشت جریان می‌شوند.
مقاومت‌ها	در ماژول توان برای کنترل جریان و ولتاژ استفاده می‌شوند. آن‌ها می‌توانند به‌عنوان مقاومت‌های تنظیمی، مقاومت‌های جریان و مقاومت‌های توان استفاده شوند.
خنک‌کننده	به دلیل تولید حرارت در حین عملکرد، پاورماژول‌ها به سیستم خنک‌کننده نیاز دارند. این سیستم می‌تواند شامل رادیاتورهای خنک‌کننده، فن‌ها، اینداکتورهای خنک‌کننده و سیستم‌های خنک‌کننده مایع باشد.

این فقط برخی از اجزای مهم پاورماژول‌ها هستند و وابسته به نوع و کاربرد خاص آن‌ها ممکن است اجزای دیگری نیز داشته باشد. علاوه بر اجزای فوق، مدارات حفاظتی، اتصالات الکتریکی، ورودی‌ها و خروجی‌ها، بردهای مدار چاپی و بخش‌های مکانیکی نیز بخش‌هایی دیگر ماژول توان را تشکیل می‌دهند.

سخن پایانی

پاورماژول‌ها از اهمیت بسیاری در صنعت الکترونیک برخوردار هستند. آنها برای تبدیل و تنظیم توان الکتریکی استفاده می‌شوند و در انواعی از دستگاه‌ها و سیستم‌ها مانند اینورترها، منابع تغذیه، درایوهای موتور، تجهیزات صنعتی و مخابراتی، سیستم‌های خورشیدی و بسیاری دیگر استفاده می‌شوند.

در نهایت، با توجه به اهمیت ماژول توان در صنعت الکترونیک و تأثیر آنها در بهبود عملکرد و کارایی سیستم‌ها، تحقیقات و پژوهش‌های مرتبط با طراحی و بهینه‌سازی این اجزا ادامه خواهد داشت. همچنین، انتظار می‌رود در آینده، ماژول توان‌ها با تکنولوژی‌های جدیدتر و قابلیت‌های بهتر به بازار عرضه شوند و در صنعت الکترونیک تحولات بزرگی را به همراه داشته باشند.

سوالات متداول

چه فاکتورهایی برای انتخاب ماژول توان مهم است؟

برای انتخاب پاورماژول مناسب، فاکتورهایی مانند توان ولتاژ و جریان ورودی و خروجی، کارایی (بهره‌وری)، استحکام، محدوده دمای عملکرد، اندازه و وزن، و نوع و کاربرد مورد استفاده در نظر گرفته می‌شوند.

چه مزایایی در استفاده از ماژول توان وجود دارد؟

استفاده از ماژول توان‌ها مزایای زیادی دارد، از جمله: بهبود کارایی سیستم‌های الکترونیکی، کاهش اندازه و وزن، حفظ استحکام و ایمنی، کارکرد پایدار و قابل اطمینان، صرفه‌جویی در انرژی و کاهش هزینه‌ها.

آیا می‌توان هر پاورماژولی را جایگزین مدل دیگر کرد؟

خیر. جایگزینی باید براساس ولتاژ، جریان، توان، روش کنترل، ابعاد، اتصالات و شرایط حرارتی انجام شود. حتی دو مدل با توان مشابه ممکن است از نظر عملکرد و نحوه نصب با یکدیگر سازگار نباشند.

چرا پاورماژول هنگام کار بیش از حد گرم می‌شود؟

بار بیش از ظرفیت، تهویه نامناسب، انتخاب نادرست خنک‌کننده، نصب نامناسب یا افزایش تلفات سوئیچینگ از دلایل احتمالی هستند. افزایش دما می‌تواند قابلیت اطمینان و طول عمر ماژول را کاهش دهد.

برای خنک‌کردن پاورماژول چه روشی مناسب‌تر است؟

روش خنک‌کاری به میزان توان تلف‌شده و شرایط کاری بستگی دارد. برای برخی کاربردها خنک‌کاری طبیعی کافی است، اما در توان‌های بالاتر ممکن است به هیت‌سینک یا سامانه خنک‌کاری فعال نیاز باشد.

آیا پاورماژول برای استفاده در محیط‌های صنعتی مناسب است؟

بله، به شرطی که مدل انتخاب‌شده برای محدوده دمایی، سطح توان، شرایط الکتریکی و محیط کاری موردنظر طراحی شده باشد. در کاربردهای صنعتی، قابلیت اطمینان و مدیریت حرارت اهمیت ویژه‌ای دارند.

چگونه می‌توان خرابی پاورماژول را تشخیص داد؟

افت یا نوسان غیرعادی خروجی، افزایش دما، قطع‌شدن مکرر، صدای غیرمعمول و عملکرد ناپایدار می‌توانند نشانه وجود مشکل باشند. برای تشخیص دقیق، باید ولتاژها، جریان‌ها و شرایط حرارتی مطابق مشخصات فنی بررسی شوند.

آیا استفاده از پاورماژول با ظرفیت بالاتر همیشه انتخاب بهتری است؟

خیر. ظرفیت بالاتر لزوماً به معنای عملکرد بهتر نیست. ماژول باید متناسب با نیاز واقعی سیستم انتخاب شود؛ زیرا پارامترهایی مانند بازده، ابعاد، شرایط حرارتی و محدوده کاری نیز در انتخاب تأثیر دارند.
